力矩平衡式LB型恒力弹簧吊架
表3:力矩平衡式恒力弹簧支吊架的基本型式和载荷、位移范围
型式
代号
固定方式和支吊形式
产品示例
编号、载荷、位移范围
平式
PA
固定框架顶板用双螺纹吊杆与支吊构件连接，悬吊下面的管道和设备
12
编号范围：1号～78号
载荷范围：123N～364120N
位移范围：50mm～400mm
PB
固定框架顶板用单螺纹吊杆与支吊构件连接，悬吊下面的管道和设备
13
PC
固定框架顶板用单孔耳板与支吊构件连接，悬吊下面的管道和设备
14
PE
固定框架顶板用双孔耳板与支吊构件连接，悬吊下面的管道和设备
15
PD
固定框架底板安装在支承构件上，悬吊下面的管道和设备
16
编号范围：19号～78号
载荷范围：1597N～364120N
位移范围：60mm～400mm
立式
LA
固定框架顶板用双螺纹吊杆与支吊构件连接，悬吊下面的管道和设备
17
编号范围：1号～74号
载荷范围：123N～299360N
位移范围：50mm～400mm
LB
固定框架顶板用单螺纹吊杆与支吊构件连接，悬吊下面的管道和设备
18
LC
固定框架顶板用单孔耳板与支吊构件连接，悬吊下面的管道和设备
19
LE
固定框架顶板用双孔耳板与支吊构件连接，悬吊下面的管道和设备
20
座式
ZA
弹簧罩筒底板安装在支承构件上，悬吊下面的管道和设备
21
编号范围：14号～55号
载荷范围：1098N～83133N
位移范围：80mm～400mm
ZB
弹簧罩筒底板安装在支承构件上，支撑上方的管道和设备
22
编号范围：14号～55号
载荷范围：1098N～99754N
位移范围：60mm～400mm
组合滚轮式
HW
组合弹簧支架底板安装在支承构件上，支撑上方的管道或设备
23
载荷范围：100N～400000N
位移范围：80mm～240mm
设计者和用户在选用力矩平衡式恒力弹簧支吊架时，请参考“力矩平衡式恒力弹簧支吊架载
荷位移选用表”(见表4)。

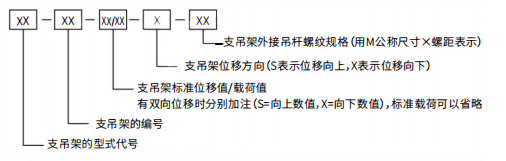

力矩平衡式恒力弹簧支吊架型号表示方法：
示例：PD38-170(S=70,X=100)-M36表示型式为PD型、编号38号、标准总位移170mm、其中选用标准位移向上70mm,向下100mm、外接吊杆螺纹规格为M36的恒力弹簧支吊架。
表4:力矩平衡式恒力弹簧支吊架载荷位移选用表
