JH-GⅡ型主辅弹簧式恒力弹簧吊架

主辅弹簧式恒力弹簧支吊架

这是一种高精度恒力弹簧支吊架，主要由主弹簧、辅助弹簧、凸轮、滚轮、锁定块、荷重管板、调整螺栓、导向螺栓、壳体、载荷标尺、支腿等零部件组成。其结构中含有一个主弹簧和两个辅弹簧。

主辅弹簧式恒力弹簧支吊架的特点：
■载荷范围大：168N～422000N
■位移范围大：0～600mm
■载荷偏差度小：≤2%
■精度高，位移过程中载荷变化更稳定：载荷恒定度≤3%
■载荷调节范围大：可在0.8～1.6倍额定载荷下调节，便于安装结束后重新调整载荷
■结构对称，生根连接点与负载点始终在同一轴线上，不会因负载点的径向偏移产生负载变化
■定位方式先进，可定位在位移范围内的任何位置，方便现场调节
■体积小，重量轻，安装更方便

主辅弹簧式恒力弹簧支吊架的基本型式（表5）

名称	型式	基本安装方式和支吊形式	产品示例
JH	A	支吊架顶板用螺纹吊杆与生根梁连接，悬吊下面的管道和设备	24
JH	E	支吊架支腿搁置在支承构件上，悬吊下面的管道和设备	25
JH	F	支吊架支腿搁置在支承构件上，支撑上面的管道和设备	26
JH	G_Ⅰ	支吊架并联，支腿搁置在支承构件上，悬吊下面的管道和设备	27
JH	G_Ⅱ	支吊架并联，顶板用螺纹吊杆与生根梁连接，悬吊下面的管道和设备	28
JH	N_Ⅰ	多个吊架组合，耳板与生根梁连接，悬吊下面的管道和设备	29
JH	N_Ⅱ	多个支架组合，支腿搁置在支承构件上，支撑上面的管道和设备	30

设计者和用户在选用主辅弹簧式恒力弹簧支吊架时，请参考“主辅弹簧式恒力弹簧支吊架载荷位移选用表”(表6)。

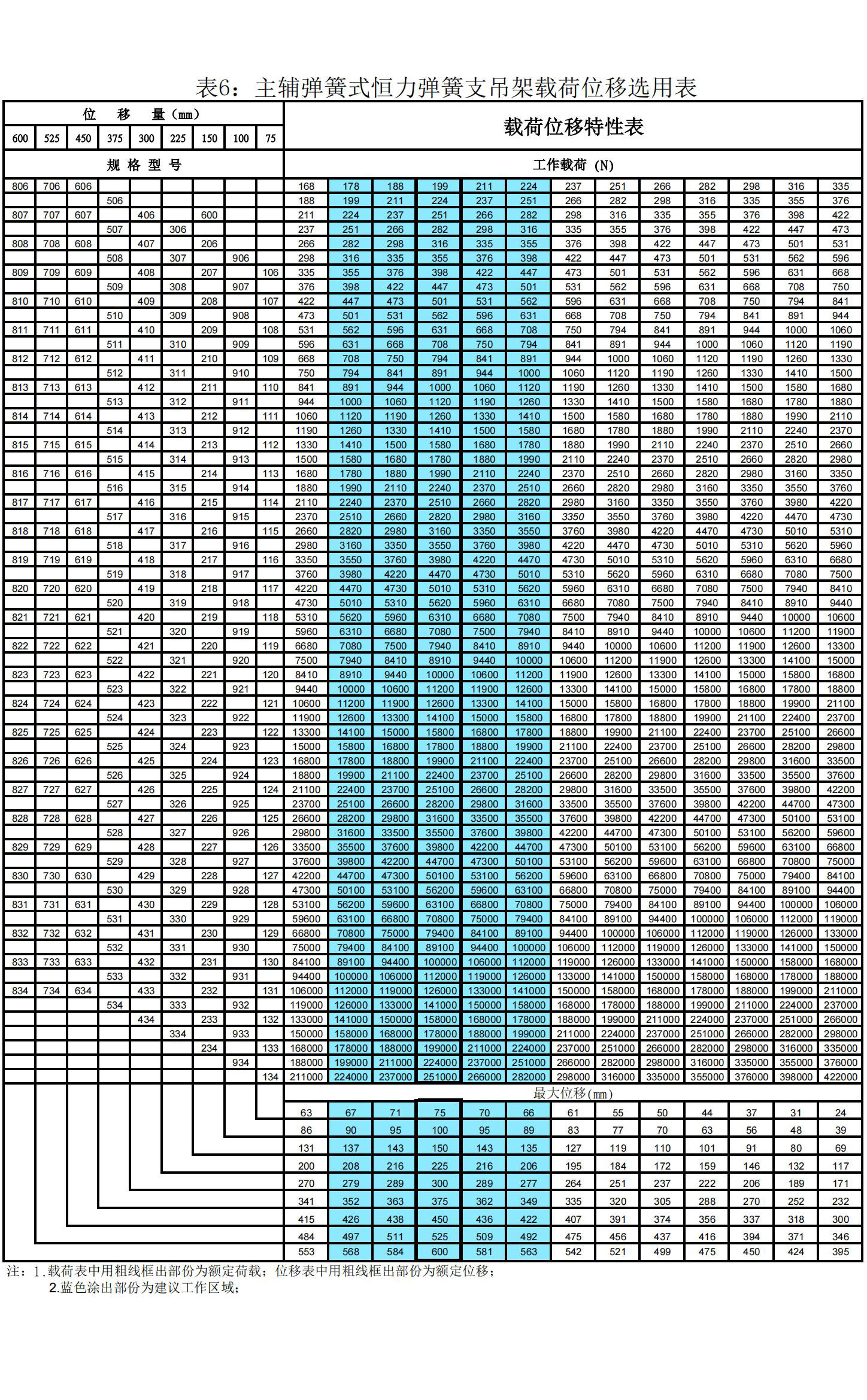

表6：主辅弹簧式恒力弹簧支吊架载荷位移选用表
